オーディオ好きならみんな大好き仮想アース。完成品を買うと数万円もしますがDIYなら数千円で試せることが分かったので作ってみました。
接続先をスピーカーに決めて部品を調達
仮想アースといっても色々あるらしいのですが、お試しで簡単に作れるグランド(FG)拡張型を試します。
またデータの流れの最上流or最下流に接続すると最も効果があるらしいのですが最上流=うちのNASは普通のプラスチック筐体なやつなのでそもそもFGがあるのかわかりません。分解して調べるのも面倒なので今回は下流のスピーカーに接続します。
スピーカーならスピーカー端子のマイナス側に差せばシグナルGNDになるらしいので。

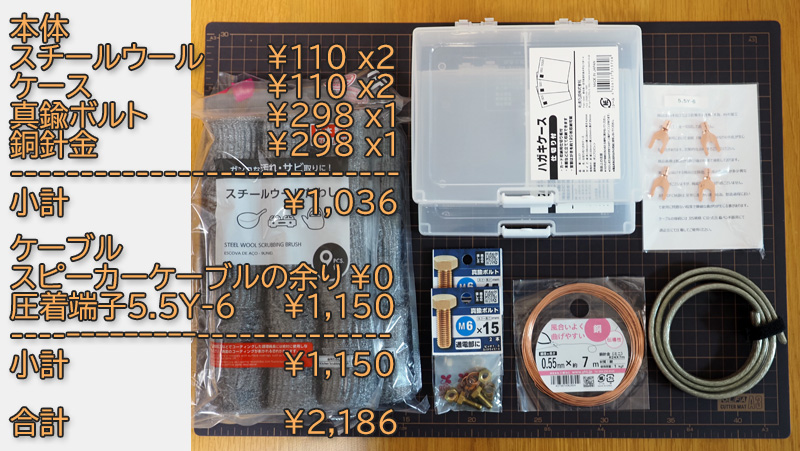

試作なので材料はこだわらずに入手性重視です。ケースとスチールウールはダイソー、銅針金と真鍮ネジはハンズで売っているので本体だけなら1,000円強で試せます。
問題はアース（？）ケーブル。ケーブル自体はジャンク箱に入ってたスピーカーケーブルなので0円ですが、ぴったりの圧着端子が見つからない・・・
本体側のM6ネジに挟められるサイズのものがホームセンターなどでは見つからず仕方なくヤフオクの銅製を購入しました。スピーカー側も圧着端子かバナナプラグにしたかいところですが試作なので今回は裸で済ませます。
なんとなくで本体を作成

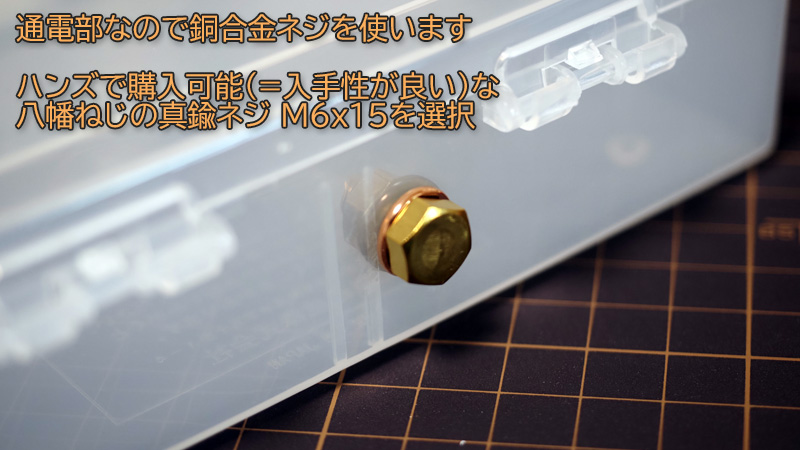

本体にドリルで穴をあけてターミナルになるネジを通します。サイズが豊富な普通のネジにしようとも考えましたがステンレスに電気は通したくないし、一見電気伝導率の高いアルミも表面の酸化被膜を削らないと抵抗値が大きいとのことなので結局真鍮ネジに落ち着きました。

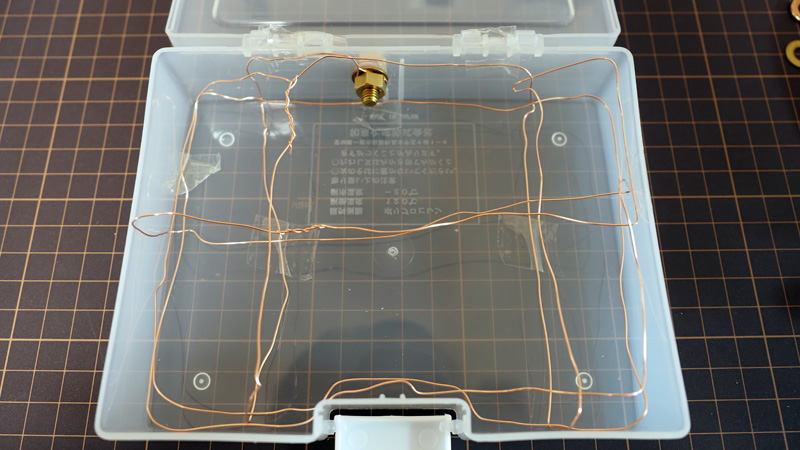

そしてプラケースの内側に銅針金のケージを作ります。線径0.55mmを選びましたが作業性やターミナルに締め付けることを考えるともう少し細くても良いかも。セロハンテープでケースに仮止めしながら約2mを使って張り巡らせました。
そしてスチールウールを幕の内弁当のように詰め込みます。理想の素材は銅たわしなのですが試作に使うには贅沢かな・・・と

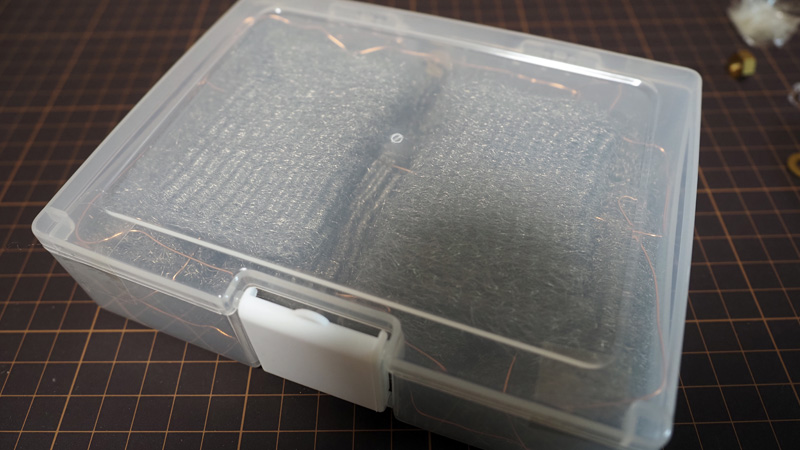

さらに2個追加して蓋をしめて完成。柔らかめのプラ（ポリプロピレン）ケースに無理やりスチールウールを詰め込んだので歪んでますね

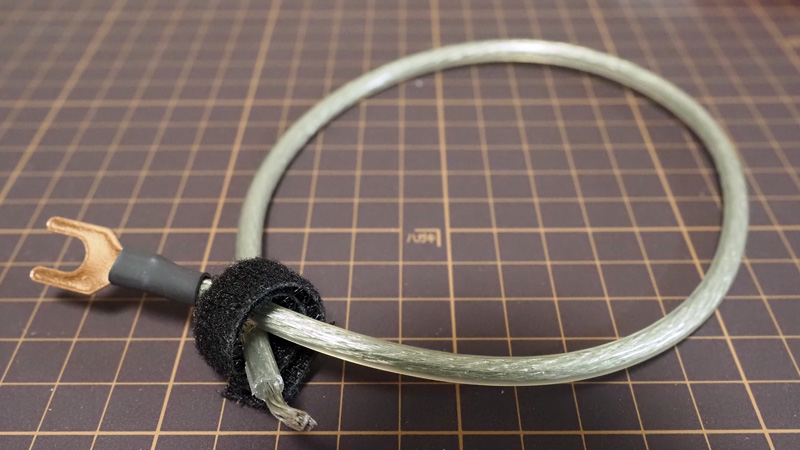

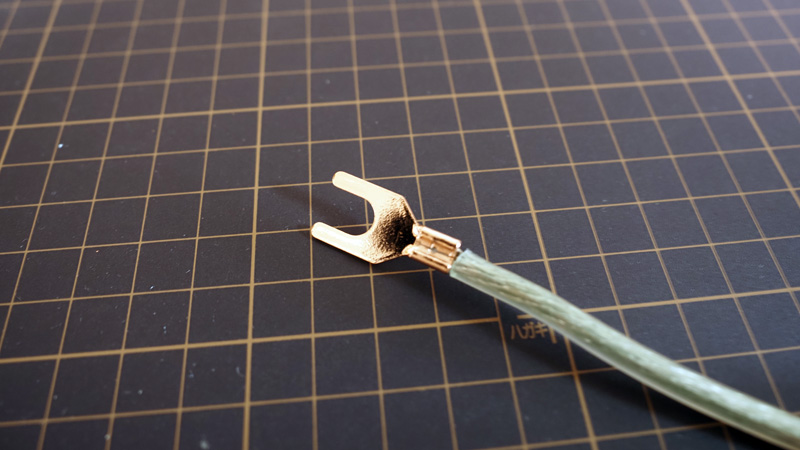

ケーブルを作成
こだわりはないのですが手元のケーブルの刻印を見るとベルデンのSTUDIO 718EXでした。OFHC（無酸素高伝導銅）で芯線はAWG10=約2.588mm。
このケーブルに使えてM6ネジをつかめる圧着端子は5.5Y-6になります。
スピーカー側は予算を抑えるために裸線のままにしますが、効果があれば圧着端子（5.5Y-8）かバナナケーブルを追加してあげます。

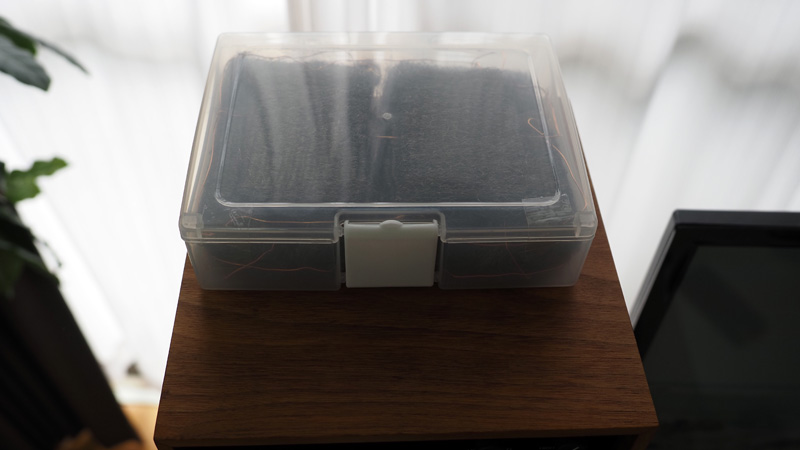

スピーカー上に本体を設置
本体の設置場所はスピーカーの上。最悪の見た目ですが今回は試作（n回目）なので・・・気にしませんｗ

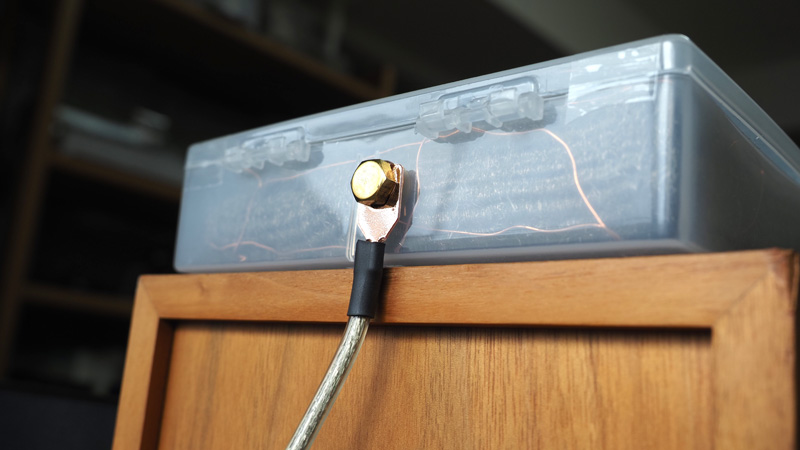

ターミナルがスピーカー裏側になるように置き・・・

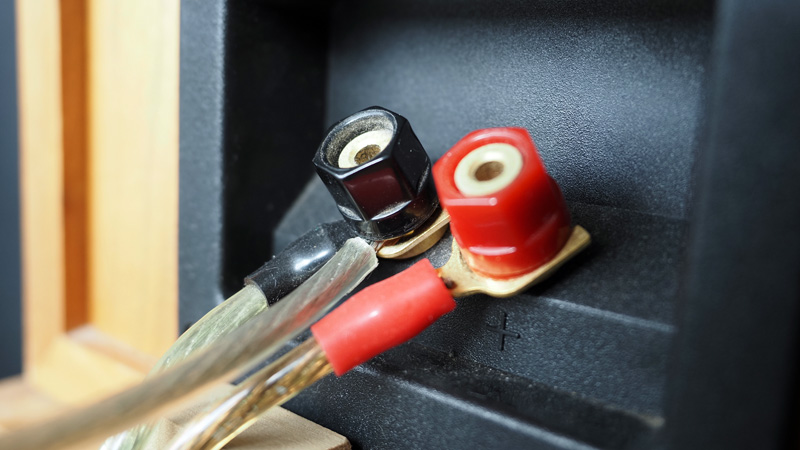

スピーカー端子のマイナス側（黒）の丸穴に裸の芯線を差し込み、スピーカーケーブル含めグラつかないようにしっかり締め付けます。
もう1個の本体も作成

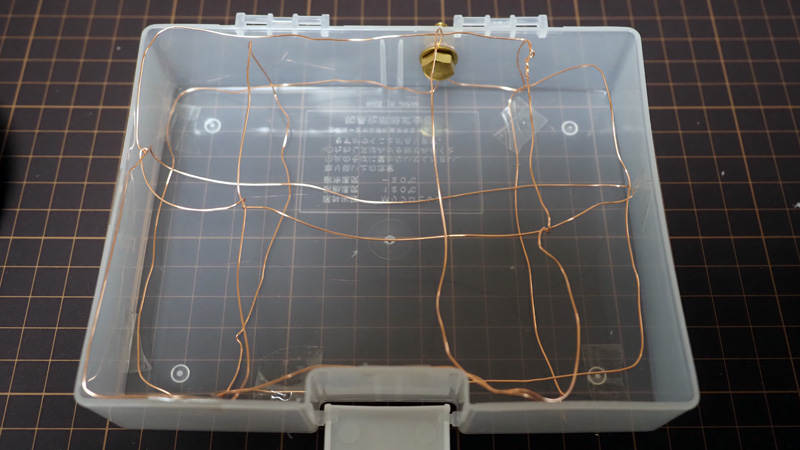

やるべきことが見えてきたのでもう1個もサクっと作ります。針金でケージをつくって・・・

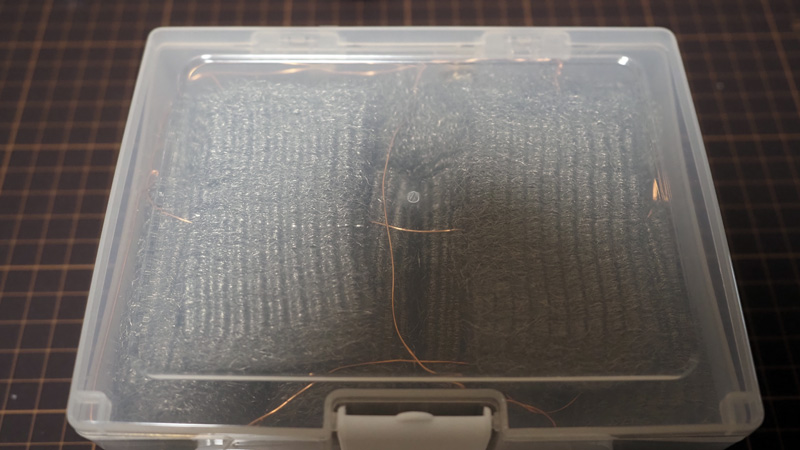

スチールウールを押し込みます。

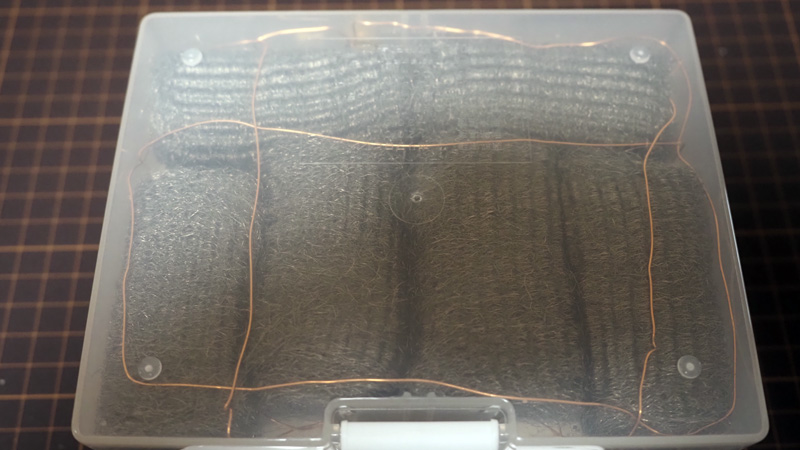

背面を見てみると銅針金とスチールウールが接していないところがあるな。0.1mm厚の銅板を敷いてあげるといいかもしれない

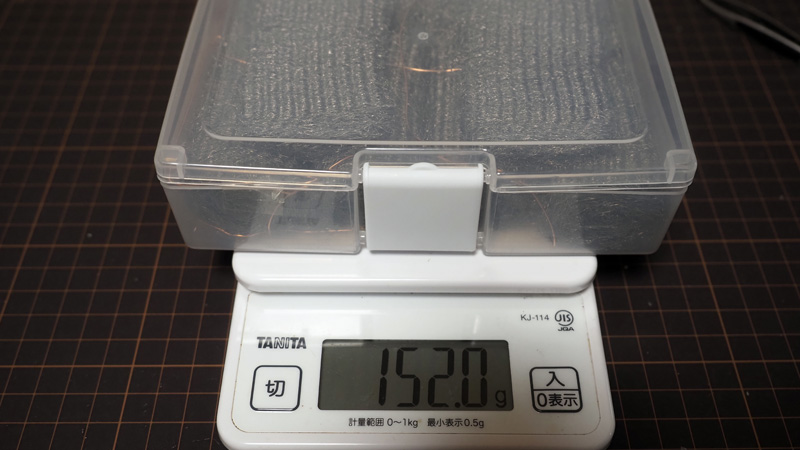

なお1個当たりの重量は152.0gでした。スピーカーの上に置くならもっと重くしたいところ。
スピーカーのGND拡張の効果について
以下100%主観です。
まず左スピーカーだけに接続した時はステレオのセンターが中心からやや左下に移動しました。左側の音量が下がった？
音自体が変わった感覚はないのですが左右バランスの変化が違和感になったのか聴き疲れしやすくなったように感じました。
右スピーカー用が完成後に接続するとセンターは左右の中心に戻ります。先ほどの違和感はなくなりましたが音の変化は正直？？？な感じで失敗が頭をよぎります。
折角作ったのでしばらくは続けようと数日間小音量でBGMとして色々な音源を流していると、音の密度が濃くなって楽器一つ一つの音が綺麗になっていることに気づきます。低音の空気感も見えてくるようになっていて普段のJBL4312Mとは違う音がするんです。真剣に聴き込むよりボーッと聴いている時のほうが「普段」の違いに気づくんですね。
反対称性を確かめるためにGND拡張アクセサリを外してみると出る音はすぐには変わらず、しばらくたって気づくといつもの音に戻っている感じ。もう一度接続してみると、やはりじわーっと効果が表れてきます。理屈は不明ですが。
ついにJBL4312Mの100%中の100%を引き出すことができたのでは？というのが率直な印象です。
終わりに・・・ではなく続く！
仮想アースがどうしてこんなにも人気があるのか実感できました。こんなにも効果があるのであれば常用したくなります！のでもう少し予算を投入して見た目と懸念点を改善した正式版に改修予定です。
ということで続く！
